石英（Quartz）是我们日常生活中非常常见的一种矿物，成分为SiO2，SiO2的单晶体就是水晶，而多晶体则形成玉髓、玛瑙，我们平时看到的普通玻璃是不具备晶体结构的SiO2，海滩上的沙子基本上就是由石英和长石组成。相信大家对石英也并不陌生，然而近几年，随着美国禁“芯”令的颁布以及石英股价的高涨，石英摇身一变，掀起了“高纯石英砂热”。什么是高纯石英呢？它与我们常见的石英有哪些区别？能用于造芯片的沙子又是什么样的呢？
什么是高纯石英？
高纯石英指SiO2纯度极高，杂质元素含量极低的石英及其产品，大量应用于半导体、光伏、光纤、精密光学、高级照明设备、新型玻璃等产业。但是，由于不同产业需要不同质量的石英，使得高纯石英没有普适性的质量评价指标。不同的人有不同的定义。早期的研究认为，高纯石英的杂质含量应小于50×10-6，即SiO2纯度大于99.995%的石英为高纯石英。挪威地质调查局则提出更详细的指标，要求不仅杂质总质量要小于十万分之五，而且Al的含量应小于十万分之三，Ti的含量应小于十万分之一，Na和K的含量应小于百万分之八，Li、Ca的含量应小于百万分之五，Fe的含量应小于百万分之三，P的含量应小于百万分之二，B的含量应小于百万分之一。2014年，Flook根据市场产业需求，提出新的质量指标，认为SiO2纯度在99.95%、总杂质含量小于万分之五的石英即为高纯石英，纯度为99.5%~99.8%的石英可满足半导体填料、光纤、液晶屏生产行业的要求，纯度小于99.5%的石英可用在透明玻璃行业。
我国汪灵学者认为，SiO2纯度大于99.9%的石英即为高纯石英。近年来，新兴起的光伏玻璃、超白浮法玻璃等新型玻璃产业，降低了对SiO2的纯度要求。因此，综合不同的指标体系，在考虑原料矿石质量、测试手段、现有提纯工艺和行业质量要求的情况下，我国采用的高纯石英的标准是：SiO2纯度大于99.9%的石英。

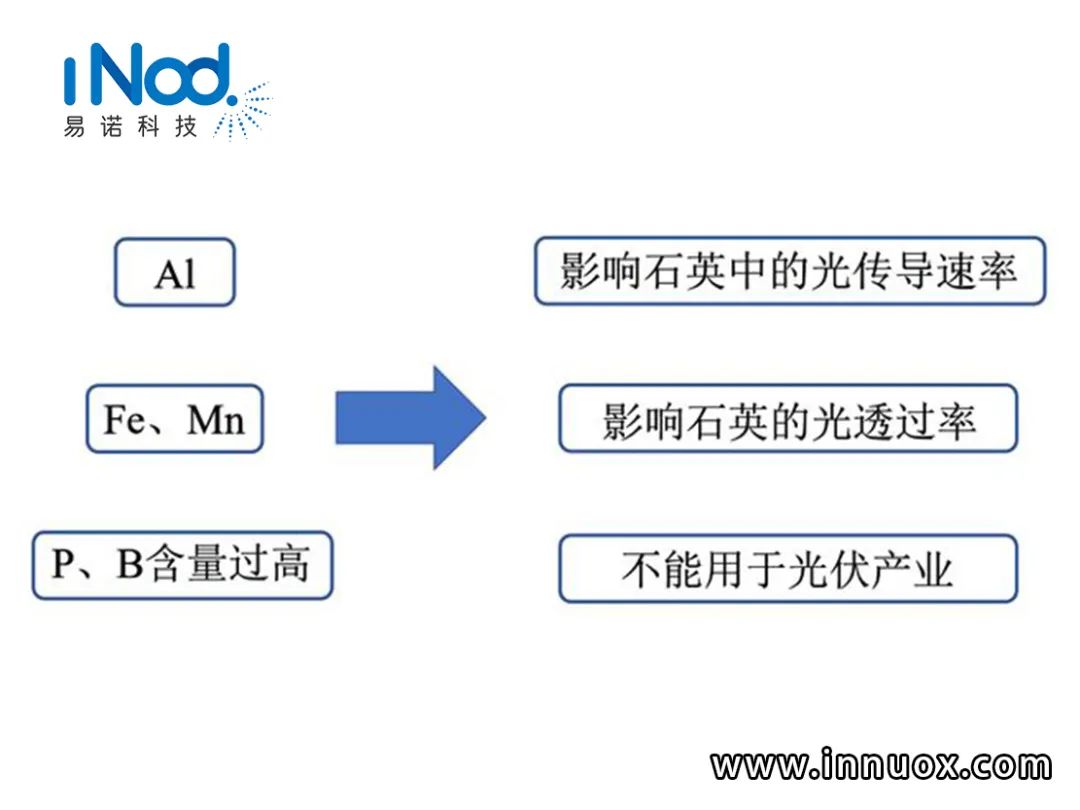

石英在自然结晶的过程中常会掺杂微量的杂质，主要为晶体间隙的脉石矿物、包裹体、晶格杂质等。像我们平时常见的河砂、天然砂含有太多杂质，河砂的含硅量一般在65%~85%，硅含量太低，不能用于生产芯片。杂质元素的种类和含量会对会石英性能造成影响，比如，Al的存在会影响石英中的光传导速率，Fe、Mn等金属元素降低石英的光透过率，P和B含量过高的石英不能用于光伏产业，因此在生产高纯石英时，必须对原料矿石进行提纯，尽可能降低Al、K、Na、Li、Ca、Mg、Fe、Mn、Cu、Cr、Ni、B、P等杂质的含量。
拿超白玻璃与普通玻璃相比较来说，超白玻璃晶莹剔透，透光率高，具有极低的含铁量（Fe2O3质量分数不超过150×10-6），仅是普通玻璃的1/10，甚至更低，当铁含量超标时，做出来的玻璃不仅透明度下降，制品还将呈现出黄绿色。并且超白玻璃更具安全性，其自爆率仅为万分之一左右，远比普通玻璃（自爆率为千分之三左右）低得多，特别适用于建造重要建筑和高层楼房中，如北京奥运会的“鸟巢”、“水立方”体育场馆、上海世博会的“中国馆”、以及北京国家大剧院、南京中国艺术中心等均有超白玻璃的身影。所以在杂质元素含量、硅含量要求方面，新型玻璃产业、半导体产业都会要求更为严格苛刻。
严格来说，高纯石英不是一种矿产，而是由水晶、脉石英、石英岩、花岗伟晶岩等矿石作为原料经过提纯后的一种产品。这种高纯度的石英砂在自然界是不存在的，需要从石英矿中开采提纯后才能用于半导体制造。因此，能够提纯生产高纯石英的矿床称为高纯石英原料矿。制备高纯石英砂的最理想选择便是高纯度石英矿原料，石英或石英岩脉很常见，但是高纯度石英矿，尤其是具备经济开采价值的高纯度石英矿却又少之又少。
而高纯石英砂是芯片制造不可或缺的原料，是硅产业高端产品的物质基础，而高纯石英原料矿极为稀缺。我国硅质资源丰富，但是大部分矿床为普通硅石矿，用于普通玻璃、石材、建筑用砂等。同时，受矿石品质的限制，生产出来的产品主要为低端高纯石英。对于高纯石英砂、原料矿石及高端石英制品每年都大量依赖进口。因此，对于全球高纯石英原料矿的分布和开发现状，我们要有所了解。目前，高纯石英原料矿床主要分布于美国、挪威、澳大利亚、俄罗斯、毛里塔尼亚、中国、加拿大等7个国家。除中国外，美国斯普鲁斯派恩（Spruce Pine）矿的高纯石英原料资源规模最大，超过1000万吨；资源量最小的是挪威德拉格（Drag）矿，仅有26.7万吨（王九一，2021；表1）。
